立绕漆包铝线 |河南蓝普电工

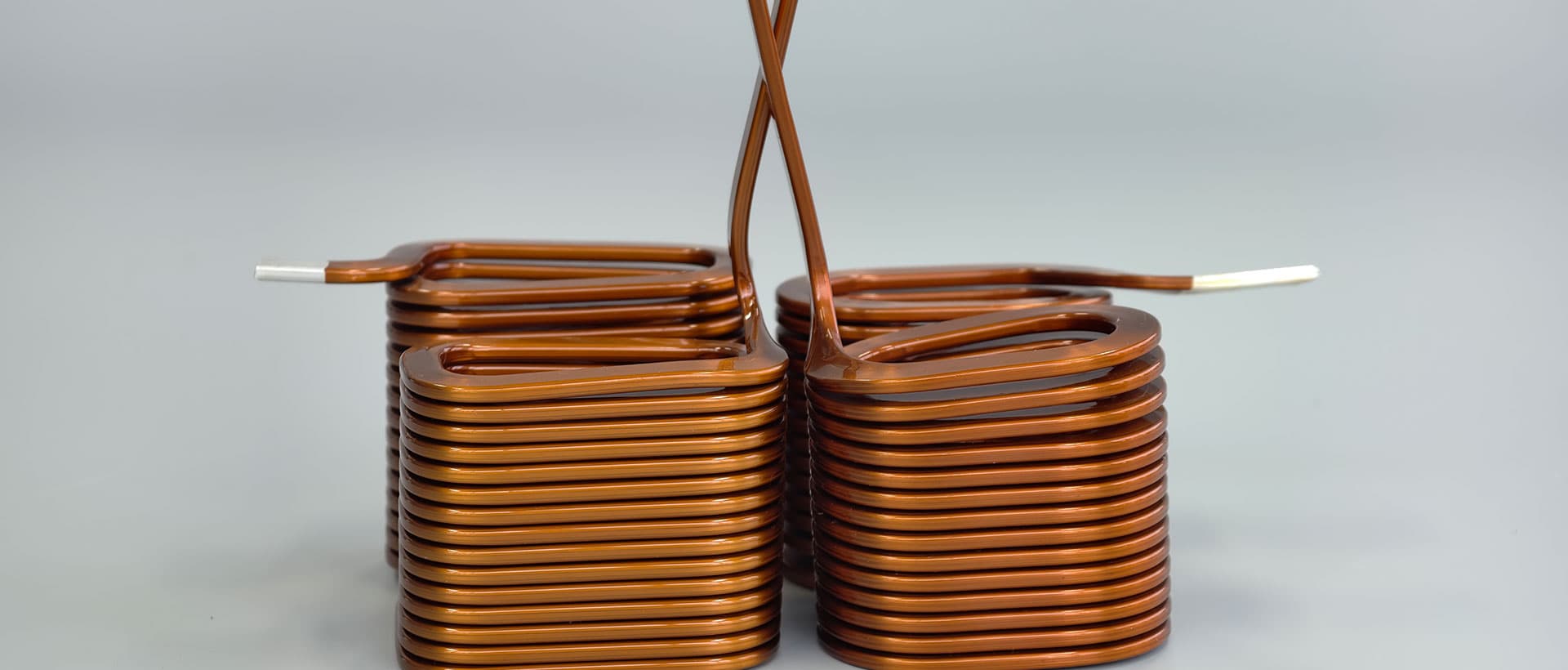

立绕漆包铝线是一种采用高纯度铝导体，并经过精密绕制工艺形成立绕结构的电磁线，表面涂覆绝缘漆层，以提高电气性能和机械强度。

立绕漆包铝线性能：

耐热等级

耐热等级通常为155级、180级、200级、220级、240级，能够承受高温环境。

高槽满率

扁平形状使其能够更紧密地排列，提高设备的槽满率，通常可达到96%。

绝缘性能

具有高绝缘强度和良好的耐湿性能，能够在高湿度条件下保持稳定的绝缘性能。

耐化学性能

对冷媒和其他化学物质具有良好的抵抗力，适用于各种恶劣环境

机械性能

具有良好的柔韧性和抗拉强度，漆膜附着力强，耐刮擦。

立绕漆包铝线分类

聚酯漆包线

耐温等级：F-155级漆包线，使用改性聚酯，主要用在低压干式变压器。

聚氨酯漆包线

耐温等级：F-155级聚氨酯漆包线，具有直焊性,耐高频性能和可染色特性,因此在电子、电器等领域中被广泛应用。

聚酯亚胺漆包线

耐温等级：H-180级聚酯亚胺漆包线，具有直焊性,耐高频性能和可染色特性,因此在电子、电器等领域中被广泛应用。

聚酰亚胺漆包线

耐温等级：C+- 220级漆包线，耐热等级高的漆包线漆,其长期使用温度可达220°C以上。该漆包线使用某些特殊场合,如煤矿电机,宇宙空间仪器仪表等。

聚酰胺酰亚胺漆包线

耐温等级：C-200级， C+- 220级漆包线具有高的耐热性、机械性能、耐冷冻剂性能和耐化学性能，广泛用作复合涂层漆包线的面漆。

芳族聚酰亚胺漆包线

耐温等级：HC- 240级，具有高的耐热性能和附着性，特别在大规格圆线和扁线上使用更彰显其优势。该漆在15℃及以下温度储存,具有较好的稳定性, 5℃以下存放保质期更长。

主要参数

生产工艺

原材料准备

选择合适的电工圆铝杆作为原材料，通常采用牌号1A60的电工圆铝杆.

挤压加工

将铝杆通过冷挤压机挤压成型，得到裸铝扁线。在挤压过程中，控制裸铝扁线的尺寸精度，如圆角半径R互差控制在30μm以内，导体互差控制在10μm以内

清洁处理

利用喷洗组件对裸铝扁线进行喷洗，去除表面的杂质和油污，然后用摸擦组件擦干

涂漆与烘焙

将清洁后的裸铝扁线送入涂漆室，采用模具涂漆。涂漆后的铝扁线进入烘炉，通过控温烘干使漆膜固化。

冷却

从烘炉中出来的漆包线温度较高，需要进行冷却。通常采用强制风冷的方法，确保漆膜的硬度和强度。

润滑与收卷

对冷却后的漆包铝扁线进行润滑处理，然后通过收线装置将其紧密、均匀地缠绕到线轴上。

质量检测

每批导线都要进行多项性能测试，包括漆膜厚度、外形尺寸、附着性、柔韧性、击穿电压、焊锡及电阻率等，以确保产品质量符合标准。
